OLED DISPLAY
R&D System

适合于OLED芯片研究开发的系统。
用效率性的投资费用一揽子执行有/无机及沉积封装。

OLED DISPLAY

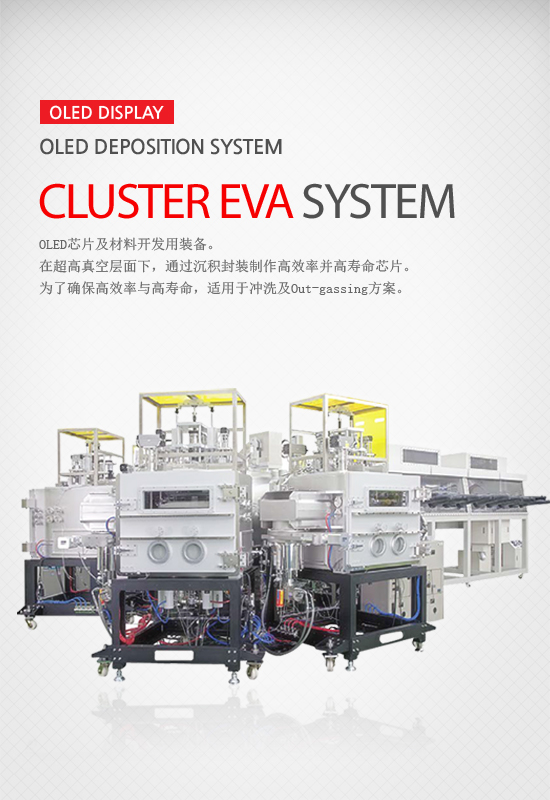

CLUSTER EVA SYSTEM

OLED芯片及材料开发用装备。
在超高真空层面下,通过沉积封装制作高效率并高寿命芯片。
为了确保高效率与高寿命,适用于冲洗及Out-gassing方案。

SPUTTERING SYSTEM
INLINE SPUTTER

完全自动化系统构筑,
为稳定的品质提供高可动性与最大生产力多样的技术以及扩张性。
提供高可动性与最大生产力。

SPUTTERING SYSTEM
CLUSTER SPUTTER

适用于自动化生产线,开发以及研究现场。
提供高集成化的技术和机制。

高真空纳米薄膜工艺设备解决方案

Selcos是薄膜工艺设备专家,依托高真空和纳米薄膜技术,提供先进的溅射系统和OLED蒸镀系统。

从OLED到半导体,高科技产业核心的薄膜技术。

通过推动显示技术演进的超精密蒸镀系统和高效溅射工艺,塑造移动通讯、汽车电子及能源领域的未来。

真空薄膜工艺领域的领先技术合作伙伴

Selcos利用高真空纳米技术,为半导体和显示行业提供先进的溅射与OLED蒸镀系统。我们凭借工艺专业知识和稳定的品质,通过战略合作提升客户竞争力。

致力于精密工艺的薄膜设备解决方案

Selcos提供基于真空薄膜技术的全面解决方案,涵盖溅射系统、OLED蒸镀设备及纳米薄膜涂层支持。根据行业特定的工艺要求和生产环境提供定制化设计,确保高可靠性与工艺稳定性。

技术驱动型组织

Selcos致力于与通过技术推动产业变革的人才共同成长。我们寻找对真空、薄膜及设备技术充满热情,并具备主动解决挑战性项目、提升全球市场竞争力能力的优秀人才。
